新款四路無人機反制槍
型號;TX-XQ-01
感謝您使用本款無人機反制槍。
為了您能盡快熟練的操作設備,我們隨機配備了內容詳盡的用戶手冊,從中您可以獲取有關產品介紹、使用方法、系統設置以及安全注意事項等各方面的知識。
該無人機反制槍已通過公安部安全與警用電子設備質量檢測中心、電子產品質量檢測中心、電磁泄漏發射防護產品檢測中心的嚴格認證。
在編寫本手冊時我們非常小心和嚴謹,并認為手冊中所提供的信息是正確可靠的,然而難免會(huì )有錯誤和疏漏之處,請您多加包涵并熱切歡迎您的指正。
產品特點;
◎ 采用超高頻寬帶無縫干擾技術
◎ 單路開關技術控制功率輸出。
◎ 有效功率(信道功率)高,干擾距離大。
◎ 有效分段,只干擾無人機控制和視頻傳輸頻率,不會(huì )對其他的頻率造成干擾。
◎ 進口器件。緩啟動電路設計可避免機械開關產生的打火現象,集成度高工作穩定。
◎ 采用內置電池,插拔式電池,可隨時更換,續航1小時左右,充電4小時。
◎ 用于連接定向天線的4個SMA/N型接口(900M/2.4G/1.5G/5.8G)
◎ 一個電源充電接口 (DC24V IN)

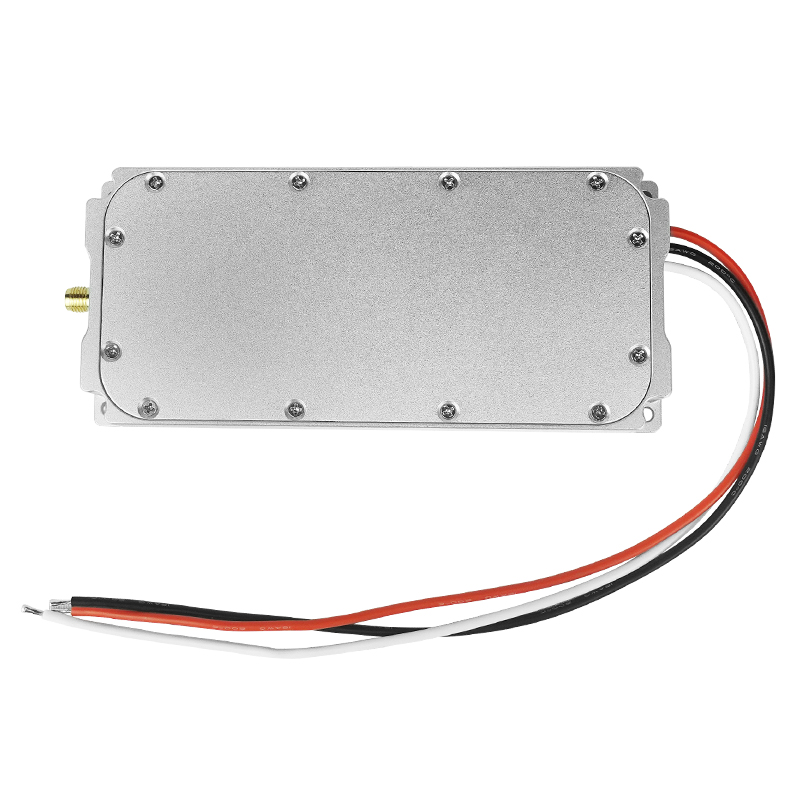

產品實物
設備工作頻率
輸出端 | 工作頻率 | 平均輸出功率 | 信道輸出功率 |
1.5G | 1550-1620MHz | 44dBm | 20dBm/30KHz(min) |
2.4G | 2380-2400MHz | 44dBm | 20dBm/30KHz(min) |
5.8G | 5720-5850MHz | 43dBm | 20dBm/30KHz(min) |
900M | 900-930MHz | 44dBm | 20dBm/30KHz(min) |
電源:AC220V-DC5V 干擾半徑:800-1500M | |||
電能消耗:192W 重量: 4.0Kg 尺寸(寬×高×長):7×30×58CM |
操作過程;
所有開關打開時,對無人機進行迫降,關閉GPS開2.4G/5.8G/900M時對無人機失去控制,此時無人機返航。關閉2.4G/5.8G/900M開GPS時對無人機失去定位,此時無人機遙控可以控制。
專門針對可視的無人機干擾,有效距離為飛手離無人機在100米左右范圍,干擾1500米以上。
無線通信必需保證足夠的載干比(信噪比),才能有效接收,完成通信。通信信號干擾儀是通過產生與無人機接收同頻的干擾信號,來破壞無人機接收條件,切斷無人機與遙控傳輸之間通信連接。達到干擾通信的效果。
干擾功率是一定的,無阻擋空間的屏蔽半徑是由路徑衰減和控制遙控傳輸信
號電平共同決定的。下表給出了距離與路徑衰減的對照表。再由干擾儀輸出信道功率、遙控信號電平、覆蓋線增益即可確定覆蓋半徑。如下式:
Pch+Gat-L-FAF≥Prx
式中:
Pch : | 干擾儀輸出的信道功率最小值 |
Gat : | 天線增益 |
L : | 路徑衰減 |
FAF : | 路徑損耗附加值,取6-8dB |
Prx : | 接收信號強度 |
距離與衰減對照表
L=32+ 20logd +20logf+ FAF f以兆赫茲為單位 d 以千米為單位的距離
距離 | 900MHz 衰減(dB) | 1575MHz 衰減(dB) | 距離 | 2400MHz 衰減(dB) | 5800MHz 衰減(dB) |
1 | 38 | 44 | 25 | 66 | 72 |
2 | 44 | 50 | 30 | 67.5 | 73.5 |
3 | 48 | 54 | 35 | 69 | 75 |
4 | 50 | 56 | 40 | 70 | 76 |
5 | 52 | 58 | 45 | 71 | 77 |
6 | 53.5 | 59.5 | 50 | 72 | 78 |
7 | 55 | 61 | 60 | 73.5 | 79.5 |
8 | 56 | 62 | 70 | 75 | 81 |
9 | 57 | 63 | 80 | 76 | 82 |
10 | 58 | 64 | 90 | 77 | 83 |
15 | 61.5 | 67.5 | 100 | 78 | 84 |
20 | 64 | 70 | 200 | 84 | 90 |
測試工具
◎ ADVANTEST U4941 頻譜儀、
測試場地的電磁環境
接收當前服務信號最活
躍的信道電平值:
RxLev-50dBm,RxLev-55dBm,
RxLev-60dBm,RxLev-65dBm,RxLev-70dBm.
◎ 測試結果
1、使用天線對應屏蔽區域中心處,如下圖:
◎ 必須先將天線連接好,再接通電源。主機工作時禁止取下天線。
◎ 干擾儀應放置在通風較好的地點,盡量避開大型物體遮擋,以保證屏蔽效果。
◎ 在室外使用屏蔽器時,應注意防水、避免暴曬。
◎ 天線應垂直方向對著無人機使用。
◎ 無人機干擾儀會(huì )不會(huì )干擾其它電子設備正常工作?
不會(huì )的。這是因為,無人機干擾儀發出的電磁信號完全落在國家規定的工作頻帶內,只會(huì )對通信產生屏蔽作用。
◎ 干擾儀對人體和手機是否有害?
請使用者放心,發射的電磁信號強度是很弱的,測試資料表明,這種信號強度遠遠
不會(huì )對人體構成危害。同時,只是干擾的前向信號,使無人機不能與操作遙控建立聯系,因此,根本不會(huì )對無人機本身產生任何損壞。
◎ 無人機干擾儀在室內和室外使用時距離有差別嗎?
有。一般情況講,室外信號使用室外,所以室內干擾效果差。嚴格說:不論是在室內,還是在室外使用,;無人機干擾儀的有效作用距離與當時的電磁環境及周邊環境有一定關系。如距的遠近、安放的位置等。
◎ 無人機干擾儀工作一段時間后機殼發熱,長時間工作會(huì )不會(huì )損壞機器?
感謝您的細心,這是一種正?,F象。在設計上,我們正是利用全鋁機殼的導熱性來輔助散熱的。從而能夠保證機器長時間穩定工作。因此,機殼發熱不會(huì )損壞機器。
