型號：TX-JZ02

這是一款大功率的固定式無人機屏蔽設備。采用鑄鋁機箱為主機外殼，耐磨耐刮，防水，且更利于散熱。為了能夠達到更好的干擾效果，這款機器用多端口板狀定向天線取代原來的全向玻璃鋼天線，四個定向天線組合使設備也具有全向干擾的能力。干擾范圍可輕易到底1000-3000米，可以根據屏蔽需要調整無人機屏蔽設備的頻率和功率，支持定制。

特信基站式無人機屏蔽設備，擁有更加緊湊的結構，固定安裝無人值守節約了人工成本。在操作按鈕上由原來的三個頻率按鈕2.4G， 5.8G，簡化為現在的兩個功能按鈕返航，。按住返航會(huì )同時啟動2.4g 和5.8g，大大簡化了使用流程。

1.鑄鋁機箱外殼

鑄鋁機箱外殼，堅固耐用，耐摩擦，耐高溫，防風沙，防雨水。

機箱外部布局密集散熱片，四個大葉風扇，促使設備快速散熱，保障設備能夠正常運行

背面帶有安裝支架，便于設備安裝支架，支持墻壁或者桿式安裝

3.功率及模塊

設備包含2個2.4GHz 模塊以及2個5.8GHz 模塊， 最大化的減少的功分損耗，使模塊功率效率最大化。從而更好的提升傳輸距離。

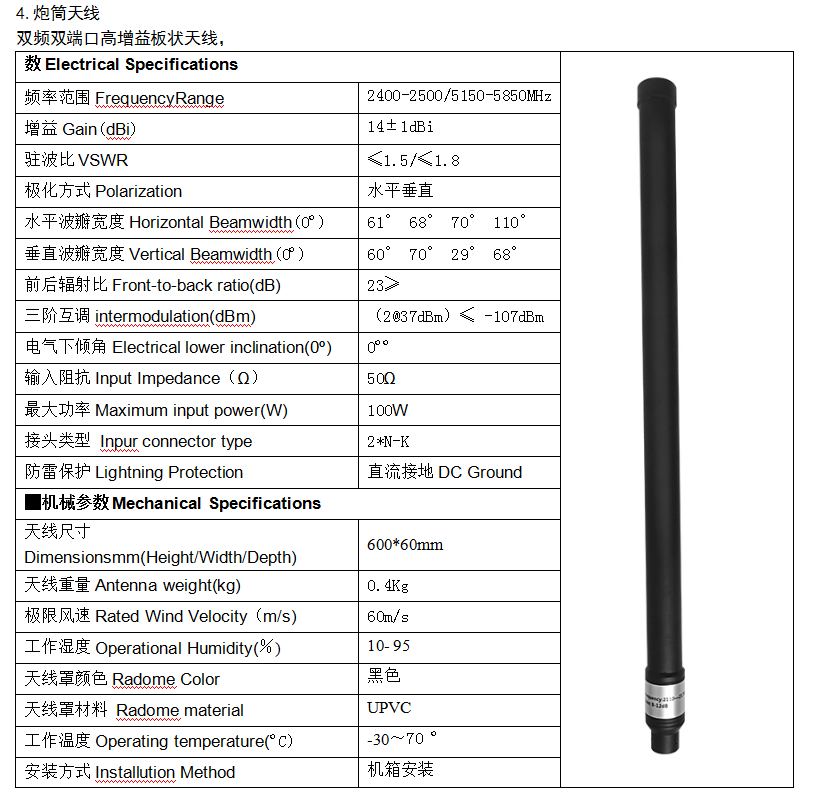

1. 安裝地理位置選定。

無人機屏蔽設備干對于安裝高度有一定要求，選擇某處可以有最優覆蓋范圍的高處進行安裝

2. 主機及天線安裝支架準備

支架需要有四個90°方向天線安裝抱桿，以及方便主機安裝的鐵板。支架材料推薦使用硬度高的鍍鋅管，以保證安裝的穩固可靠。

3. 天線端口饋線安裝。

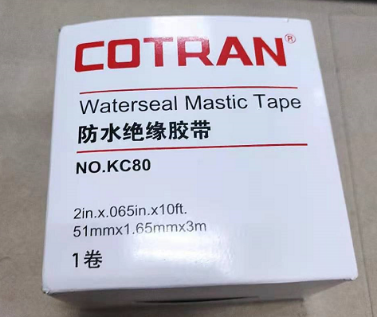

天線安裝好后將天線下端接口接上饋線，并且纏好防水絕緣膠帶。 并在饋線另一端口做好標記，避免在鏈接主機端口時弄混淆（如饋線一端連接天線2.4ghz 端口，則饋線另一端標記WIFI；如饋線一段鏈接5.8ghz 端口，則在另一端標記5.8G）

5. 主機支架固定。

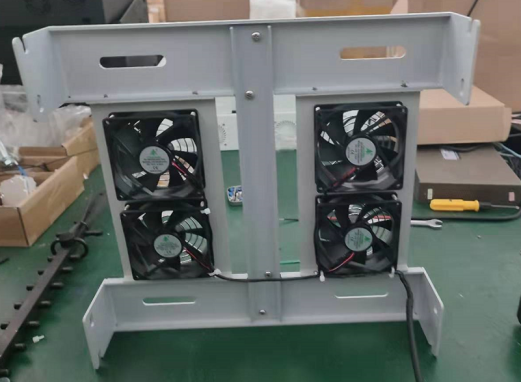

需要先將主機后面帶風扇的支架取下, 然后將支架在安裝抱桿上固定，可以用螺絲固定也可以直接焊死。建議焊死。

注意：風扇出線位置向下如下圖

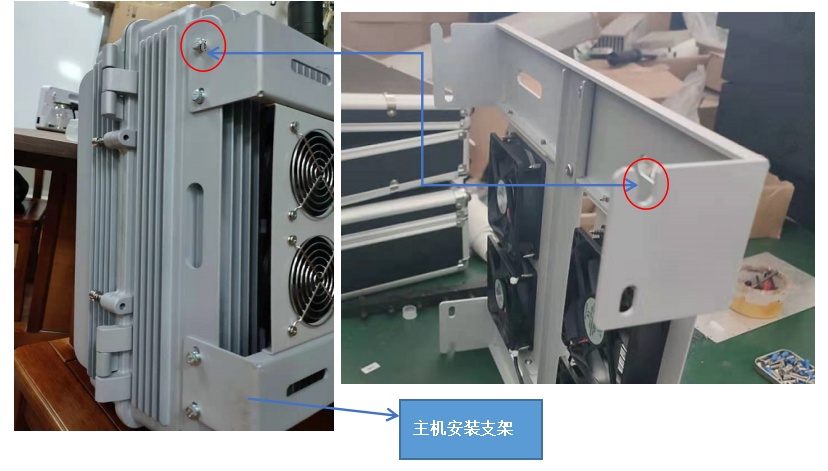

6.將主機上端（未帶有天線安裝接口端）兩側的第一顆螺絲擰上并留有一定縫隙，然后將主機通過兩側螺絲懸掛在支架兩端螺絲缺口位置，擰緊螺絲，并固定支架和主機其他孔位的的螺絲

7. 將天線對應主機的端口一一對應安裝，并且將支架風扇線接頭安裝到風扇端口。

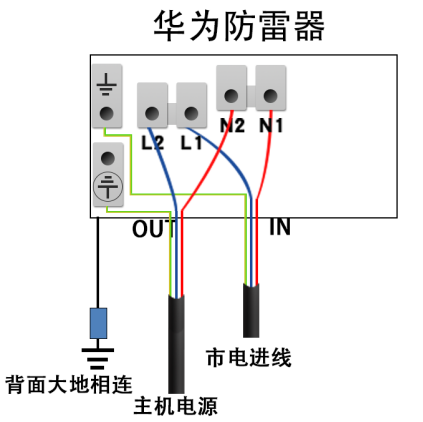

8.將主機電源端口與防雷器如下圖所示鏈接。市電進線為電源插頭供電端口

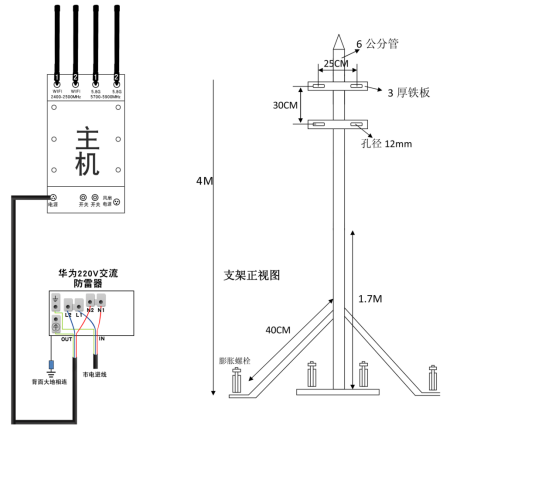

9. 無人屏蔽設備安裝完成大致示意圖如下所示:

10. 安裝注意事項

l 所有接頭擰緊保證接觸良好

l 天線饋線主機端口一一對應安裝

l 所有接頭處都綁好防水膠

l 注意天線的角度和需要屏蔽的范圍

l 抱桿支架用水泥墩固定，打膨脹螺絲
